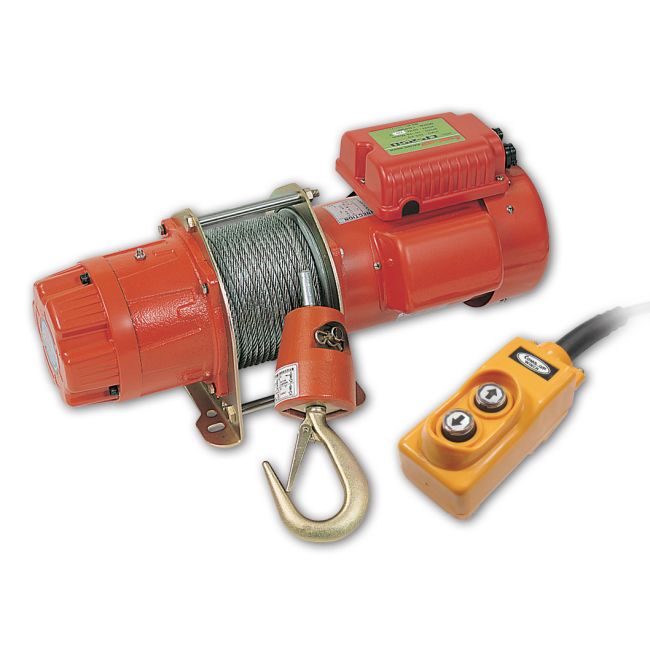

CP-300 (kg) 230 V
- Positieve bevestiging van staalkabel op trommel
- Elektromagnetische veerbreukrem
- Heavy duty hoogrendement kogellagers op alle loopvlakken
- Planetaire tandwielen voor maximale mechanische efficiëntie
- Gesloten trommelflenzen om te voorkomen dat de kabel bekneld raakt tussen de trommel en de stalen steunplaten
- Rustige werking
- Noodstopschakelaar is op verzoek verkrijgbaar
- Laagspanningsbesturing is op aanvraag verkrijgbaar
- Hefcapaciteit: 300 kg op staalkabel toplaag
- Hefsnelheid: 10 - 15 m/min
- Stroombron: 1 fase, 110V of 220-240V
- Classificatie motor IP44: 1.1 kw x 4 polen inductieremmotor
- Overbrengingsverhouding: 43:1
- Maximale hefhoogte: 29 m
- Remmethoden: Elektromagnetisch
- Staalkabel: 6 mm x 30 m
- Trommellengte: 110 mm
- Diameter trommel: 94 mm
- Diameter trommelflens 154 mm
- Bevestigingsboutenpatroon: 142 mm x 142 mm
- Nettogewicht, kg (standaard versie) : 38 kg
- Brutogewicht: 40 kg
- Afmetingen bak (L x D x H): 548,5 x 210 x 241 mm
- Afmetingendoos (L x D x H): 650 x 286 x 285 mm
Bovenstaande prestaties zijn gebaseerd op 50Hz voeding. (60Hz motor beschikbaar als optie wat resulteert in een vermindering van de hefcapaciteit met 20% en een snelheidsverhoging van 20%.
Hefcapaciteit, hefsnelheid en kabelcapaciteit:
|
Laag staalkabel
|
Hefcapaciteit, kg
|
Hefsnelheid, m/min
|
Totale kabel op de trommel, m |
|
1e
|
444
|
10
|
5.4 |
|
2e
|
396
|
11.3
|
11.5 |
|
3e
|
358
|
12.5
|
18.3 |
|
4e
|
327
|
13.8
|
25.7 |
|
5e
|
300
|
15
|
30 |
Opmerking: Bovenstaande prestatiewaarden zijn gebaseerd op 50Hz voeding.
Trekkracht voor verschillende hellingshoeken in kg
|
Model
|
Horizontaal
|
Hellingsgraad % hellingen / hoek in graden
|
||||
|
10% 60°
|
20% 11°
|
40% 25°
|
60% 31°
|
80% 39°
|
||
|
CP-300
|
2,250
|
1,200
|
900
|
600
|
500
|
400 |
Opmerking:
1 . Alle waarderingen zijn gebaseerd op de bovenste laag. Voor elke laagvermindering op de trommel wordt de trekkracht met 10% verhoogd.
2. gebruik een grijpblok voor gebruik met een dubbele lijn, om de lijntrekkracht met ongeveer 85% te verhogen
3. de trekcapaciteiten zijn gebaseerd op een trekkracht en er is rekening gehouden met 15% wrijving (specifieke toepassingen kunnen variëren).
Waarschuwing
De Lier is niet bedoeld voor het verplaatsen of heffen van personen.
De getoonde nominale hefcapaciteit is gebaseerd op de bovenste touwlaag op de trommel.
De touwwikkeling op de trommel moet 5 wikkelingen van de trommel blijven
Elke nieuwe Lier is gegarandeerd tegen fabricage- en materiaalfouten voor een periode van twaalf maanden vanaf de aankoopdatum.
KABELS VALLEN NIET ONDER DE GARANTIE.
Toebehoren:
| Standaard Accessoires | Optie Accessoires |
|
|
