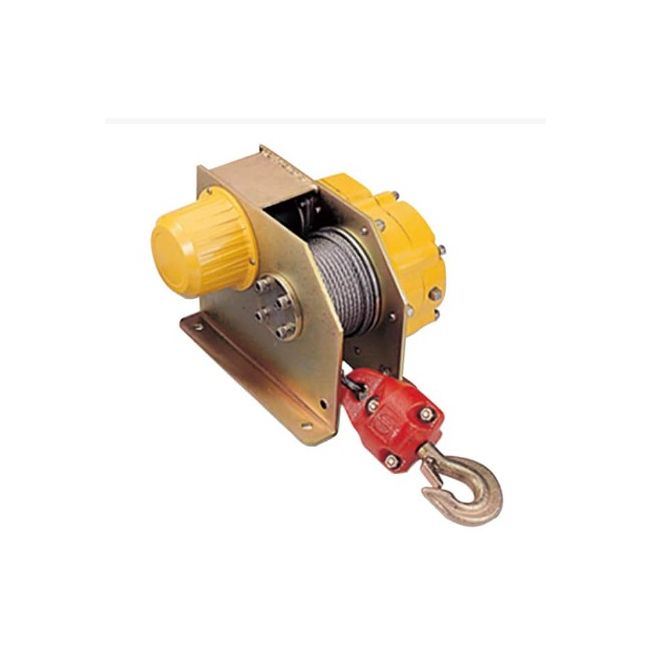

ComeUp DH 500 kg 24 V hijshoogte 12 mtr snelheid 4 m/min
ComeUp DH 500 kg 24 V hijshoogte 12 mtr snelheid 4 m/min
De COMEUP DH-serie takel biedt een nieuw perspectief voor bijvoorbeeld mobiele voertuigkraantakels
Het trommel- en kabelsysteem levert maximale snelheid vanaf de allereerste bovenlaag.
De DH-serie takel is gecertificeerd op de bovenste laag staalkabel op de trommel, met een inschakelduur van 25% ED en een maximale startfrequentie van 150 keer per uur bij een belasting van 63%.
Daarnaast heeft de DH-serie takel een levensduurtest van 200 uur bij 100% belasting met succes doorstaan
WAAROM Lierenshop / Winch-shop?
- Alles op voorraad –
direct leverbaar uit eigen magazijn - Direct van de fabrikant
- Snelle levering (1–3 dagen)
- Eigen servicewerkplaats
CWL 200 L 230V Lier - Efficiënt hefvermogen
De CWL 200 L 230V Lier herdefinieert prestaties, met een hefcapaciteit van 200 kg op de bovenste laag van de staalkabel. De hefsnelheid van 11 tot 16 m/min, in combinatie met de 1,5 kW x 7,5 A Serie gewikkelde motor (IP44), zorgt voor efficiënte prestaties. De overbrengingsverhouding van 240:1 en de maximale hijshoogte van 69 m maken deze Lier veelzijdig inzetbaar.
Technische gegevens:
- Hefcapaciteit: 200 kg bovenop staalkabel
- Hefsnelheid: 11 - 16 m/min
- Motorklasse IP44: 1 fase, 220V / 230V / 240V: 1,5 kW x 7,5 A Seriegewonden
- Overbrengingsverhouding: 240:1
- Maximale hefhoogte: 69 m
- Remmethoden: Elektromagnetisch voor motor, mechanisch ratelsysteem voor tandwielkast
- Staalkabel: 5 mm x 71 m
- Trommellengte: 147 mm
- Diameter trommel: 95 mm
- Diameter trommelflens: 190 mm
- Boutpatroon montage: 197 mm x 94 mm; 207 mm x 135 mm
Prestatiegegevens:
- 1e laag staalkabel: 320 kg hefvermogen, 11 m/min hefsnelheid, 8,9 m staalkabel op de trommel
- 7e laag staalkabel: 200 kg hefvermogen, 16 m/min hefsnelheid, 71 m staalkabel op de trommel
Trekkrachtcapaciteit voor verschillende hellingen in kg:
- CWL-201L:
- 10% 6°: 1.670 kg
- 20% 11°: 890 kg
- 40% 22°: 650 kg
- 60% 31°: 410 kg
- 80% 39°: 320 kg
- Opmerking: De prestatiewaarden zijn gebaseerd op een 50 Hz voeding.
Opmerkingen:
- Alle waarderingen zijn gebaseerd op de bovenste laag. De trekkracht wordt met 10% verhoogd voor elke laagvermindering op de trommel.
- Gebruik een Keerrol voor dubbele lijnwerking om de trekkracht met ongeveer 85% te verhogen.
- Trekcapaciteiten zijn gebaseerd op een trekbelasting met 15% toeslag voor wrijving (specifieke toepassingen kunnen variëren).
Waarschuwing:
De Lier is niet bedoeld voor het verplaatsen of tillen van personen. De vermelde hefcapaciteit is gebaseerd op de bovenste laag touw op de trommel. Het touw op de trommel moet 5 wikkels van de trommel verwijderd blijven.
Garantie:
Elke nieuwe Lier wordt gegarandeerd tegen fabricage- en materiaalfouten gedurende twaalf maanden vanaf de datum van aankoop. Touwen zijn uitgesloten van de garantie.
| EAN | 7439656975982 |
|---|---|
| Gewicht (pakket) | 33.000000 |
| HS-Code | 842531-00-90 |
| Toepassingen | Boottrailers en watersport, Caravans en campers, Industrie en werkplaatsen, Land- en bosbouw, Productielijnen en assemblage, Theater en podiumtechniek |
| Soort lier of onderdelen | Hijslier: Doorknippen last valt |
| Energiebron | 24 V |
| Kracht | 501-2500 |
| Snelheid (m/min) | 0-5 |
| Kabellengte | 11-20 |
| Icoon | label | Omschrijving | Soort | Grootte | Downloads |
|---|---|---|---|---|---|
 | Manual DH 500 24 V | 136.7 KB | Downloads |
