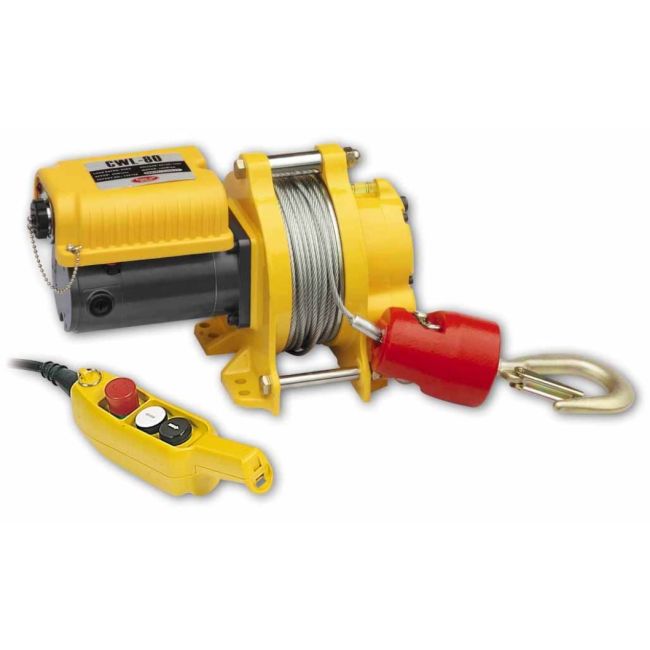

ComeUp CWL 80 (kg) 230 V - Elektrische Hijslier
- Hefcapaciteit: 80 kg bij bovenste laag staalkabel / oberste Lage / bovenste laag
- Hefsnelheid: 16 - 25 m/min
- Motorklasse IP44:
1 fase, 220-240V: 0,3 kw x 3A serie gewikkeld - Maximale hefhoogte: 23 m
Optioneel:
Radio / Radio Remote / Radigraphic afstandsbediening
Snelheidsregeling / Gesschwindigkeitsregeling / Snelheidsregeling
Geadviseerde zekering / Avisierter Sicherung / Geasviseerde zekering 16 Amp / C slow
WAAROM Lierenshop / Winch-shop?
- Alles op voorraad –
direct leverbaar uit eigen magazijn - Direct van de fabrikant
- Snelle levering (1–3 dagen)
- Eigen servicewerkplaats
- Lichtgewicht en compact ontwerp voor eenvoudige installatie
- De enkele mechanische ratelrem zorgt voor direct en veilig remmen
- Werkt op standaard huishoudelijk lichtnet
- De staalkabel wordt geleverd met een gewichtshaak met veiligheidsvergrendeling
- Gesloten trommelflens voorkomt dat kabels bekneld raken tussen trommel en steungietstukken
- Noodstopschakelaar is op verzoek verkrijgbaar
Aanbevolen zekering / Avisierter Sicherung / Geasviseerde zekering 25Amp / C traag
Bijv. / gelijk / bijv: EATON PKNM-25/1N/C/03-A-MW C-K25A 300MA
- Hefcapaciteit: 80 kg bij staalkabel toplaag
- Hefsnelheid: 16 - 25 m/min
- Motorclassificatie IP44:
1 fase, 110V: 0,3 kw x 6A seriegewonden
1 fase, 220-240V: 0,3 kw x 3A seriegewonden - Overbrengingsverhouding: 56:1
- Maximale hefhoogte: 23 m
- Remmethoden:
voor motor: Elektromagnetisch
voor overbrenging: Enkelvoudige mechanische ratel - Staalkabel: 4 mm x 24 m
- Trommellengte: 46 mm
- Trommel diameter: 70 mm
- Diameter trommelflens 158 mm
- Bevestigingsboutenpatroon: 120 mm x 90 mm ; 125 mm x 135 mm
- Nettogewicht, kg (standaard versie) : 16 kg
- Brutogewicht: 18 kg
- Afmetingen behuizing (L x D x H): 344 x 200 x 210 mm
- Afmetingenkast (L x D x H): 376 x 330 x 240 mm
Bovenstaande prestatiegegevens zijn gebaseerd op 50Hz voeding. (60Hz motor beschikbaar als optie, wat resulteert in een vermindering van de hefcapaciteit met 20% en een snelheidsverhoging van 20%.
Hefcapaciteit, hefsnelheid en kabelcapaciteit:
|
Laag staalkabel
|
Hefcapaciteit, kg
|
Hefsnelheid, m/min
|
Totale kabel op de trommel, m |
|
1e
|
132
|
16
|
2.4 |
|
2e
|
119
|
17.2
|
5.1 |
|
3e
|
108
|
18.9
|
8.1 |
|
4e
|
100
|
20.6
|
11.3 |
|
5e
|
92
|
22.3
|
14.8 |
|
6e
|
86
|
24
|
18.6 |
|
7e
|
80
|
25
|
24 |
Opmerking:
1Bovenstaande prestatiewaarden zijn gebaseerd op 50Hz voeding.
Trekkracht voor verschillende hellingshoeken in kg
|
Model
|
Horizontaal
|
Hellingshoek % hellingen / hoek in graden
|
||||
|
10% 60°
|
20% 11°
|
40% 25°
|
60% 31°
|
80% 39°
|
||
|
CWL-80
|
600
|
320
|
240
|
160
|
128
|
108 |
Opmerking:
1 . Alle waarderingen zijn gebaseerd op de bovenste laag. Voor elke laagvermindering op de trommel wordt de trekkracht met 10% verhoogd.
2. gebruik een grijpblok voor gebruik met een dubbele lijn, om de lijntrekkracht met ongeveer 85% te verhogen
3. de trekcapaciteiten zijn gebaseerd op een trekkracht en er is rekening gehouden met 15% wrijving (specifieke toepassingen kunnen variëren).
Waarschuwing
De Lier is niet bedoeld voor het verplaatsen of heffen van personen.
De getoonde nominale hefcapaciteit is gebaseerd op de bovenste touwlaag op de trommel.
De touwwikkeling op de trommel moet 5 wikkelingen van de trommel blijven
Elke nieuwe Lier is gegarandeerd tegen fabricage- en materiaalfouten voor een periode van twaalf maanden vanaf de aankoopdatum.
KABELS VALLEN NIET ONDER DE GARANTIE.
Toebehoren:
| Standaard Accessoires | Optie Accessoires |
|
Warnung / Warning / Waarschuwing
DE: Nie mit der Winde direkt auf und gleich wieder ab fahren (tokkelen).
Oder schnell hintereinander kurze Strecken heben oder senken ( inching ). Gib es Zeit!!
NL: Nooit tokkelen met de lier, dus direct omhoog en omlaag, of korte stukjes omhoog of omlaag.
Geef de lier de tijd haar energie even af te voeren.
GB: Never Plugging ( Instant reverse-wind ) or INCHING !
NL: Vermijd slap touw en scheef tillen.
Hierdoor raakt het touw in de knoop. Wind het touw eerst goed op voordat je weer gaat hijsen.
Gebruik nooit de lier zelf om het touw op te hijsen als het gedraaid is. Dit zal de liermotor beschadigen.
NL: Voordat je begint moet de kabel getrokken en losgelaten worden. Dan zal de kabel door de onderste laag worden geduwd en uit de trommel komen.
Probeer de kabel niet los te maken met de kabel zelf. Dan gaat de motor kapot
GB: Voorkom dat touw losraakt. Hijs altijd verticaal. Het touw kan vast komen te zitten in de onderlagen of het touw kan naast de trommel terechtkomen.
Probeer nooit de lagen te herstellen met de Lier zelf. Dit zal de Lier beschadigen.
| EAN | 7439656992996 |
|---|---|
| Gewicht (pakket) | 18.000000 |
| HS-Code | 842531-00-90 |
| Energiebron | 230 VAC |
| Snelheid (m/min) | 11-20 |
