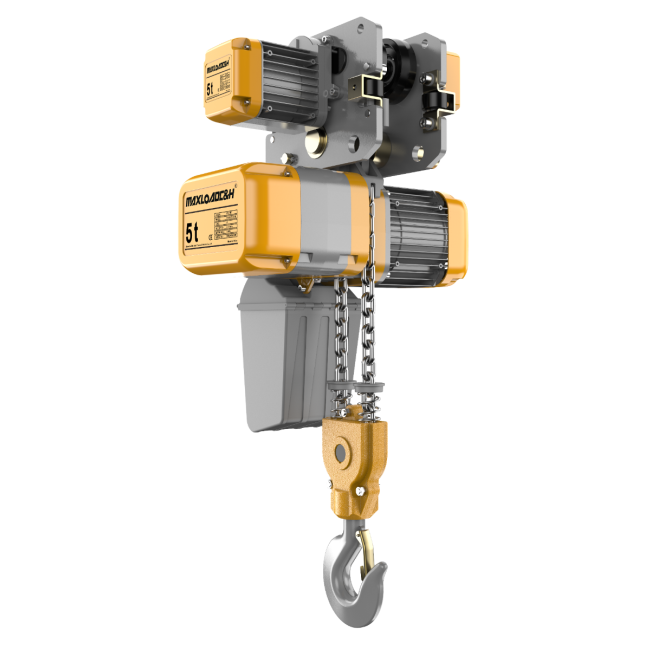

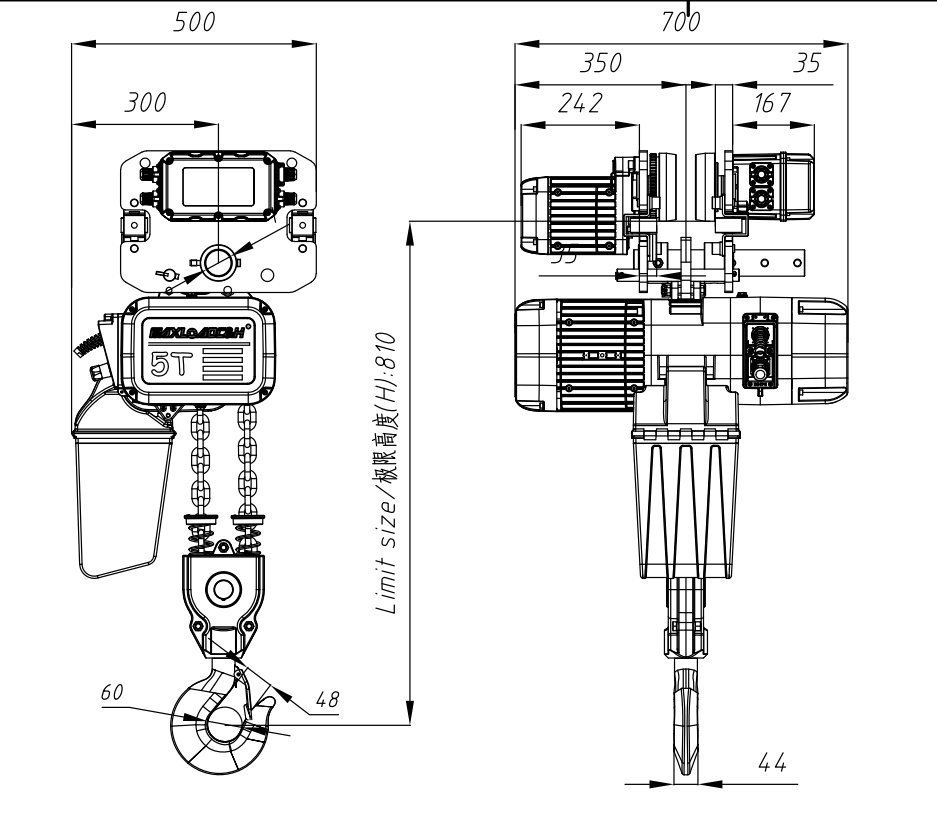

Kettingtakel 5.000 kg trolley 230 V -10 m-2 snelheden-radiografische afstandsbediening met 2 zenders - kabelbediening

Kettingtakel 5.000 kg trolley  230 V - 2 snelheden-radiografische afstandsbediening met 2 zenders - kabelbediening

Takel HHER05-02FMF  230V/50 hz 10 mtr

• Capacity: 5 ton
• Lifting Speed: 0.4~2.7 m/min - Inverter stepless
• Lifting motor: 3.0 kW
• Travelling Speed: 1.5~12 m/min - Inverter stepless
• Travelling Motor: 0.75 kW
• Input Voltage: 230v/50hz/1p
•
•

• • • • ELECTRIC HOIST & ELECTRIC TROLLEY DATA
        • General:

      Type …………………………………………………..	Chain Type with Motorized Trolley
      Model ………………………………………………….	HHBB05-02FMF
      Capacity …….………………………………………...	5 ton
      Test load ……..……………………………………….	6.25 ton
      HS Code …..………………………………………….	8425110000
      Noise level ……………………………………….……	81 db

      • Operating environment

      Hoist use ………………………………………………	Indoor
      Operating temperature range …………………….…	-20℃ ~ +40℃
      Operating humidity range ……………………………	≤80%

      • Lifting Mechanism

      Hoist lifting speed …………………………………….	0.4~2.7 m/min - Inverter stepless
      Motor power …………………………………………..	3.0 kW
      Rotation Speed ……………………………………….	1440 r/min
      Hoist group …………………………………...……….	ISO/FEM   2m/M5
      Protection class ………………………………………	IP 66
      Load chain falls number……………………...………	2 fall
      Load chain size …………………………………….…	11.2 mm

      • Travelling Mechanism

      Trolley travelling speed ……………………………...	1.5~12 m/min - Inverter stepless
      Motor power …………………………………….....…	0.75 kW
      Rotation speed ………………………………….……	1440 r/min
      Trolley traversing group …………………………..…	I SO/FEM   2m/M5
      Protection class ………………………………………	IP 66
      I-Beam suit size …..……………………………..……	100-178 mm

      • ELECTRICAL

      Input Voltage …..……………………………………..	230v/50hz/1p
      Control Voltage ….……………………………………	24v





• Trolley montage

De breedte maat voor de 4 horizontale wielen moet afgesteld worden op de flens breedte van de balk waarin de trolley heen en weer moet gaan. U voegt dan de ringen vanaf de splitpen toe om de stang aan de buitenkant, zodanig dat de wangen van trolley niet meer naar buiten kunnen schuiven. De ringen aan de binnenkant zijn voor reserve. Door de wielen kunnen de wangen niet verder naar binnen schuiven en door de ringen buiten tot aan de splitpen kunnen de wangen nu ook niet meer naar buiten. Met de plaatjes onder de flens wordt de trolley beveiligd tegen het er uitwippen

• Twee snelheden takel met trolley

De takel met een trolley is voorbereid op nog een extra rij richting. Maar voor u gelden de bovenste twee rijen. Op en neer en heen en weer in een horizontaal opgehangen balk.

De bovenste rij voor op en neer en de tweede rij voor het heen en weer gaan van de loopkat, de loopkat wordt ook wel trolley genoemd.

De knop half in drukken betekent de langzame snelheid, de knop verder indrukken geeft de hoogste snelheid. Dit voor hijsen en ook voor het heen en weer lopen van de loopkat.

• Inschakelen van de radiografische zenders

Om de zender in te schakelen moet de noodstop worden uitgetrokken en dan de twee groene knoppen gelijktijdig ingedrukt worden. U hoort een geluid en de ontvanger zal met de grote rode lamp aangeven dat u kunt hijsen en heen en weer kunt rijden. Dit voor u als informatie dat u verbonden bent en voor alle anderen als een extra waarschuwing niet in de buurt van de takel te verblijven.

U heeft twee zenders. Die kunnen alleen om de beurt werken, nooit gelijktijdig. Wel drukt de laatste die met de twee groene knoppen wordt ingeschakeld de andere weg. Tot de andere via de twee groene knoppen opnieuw in gelijktijdig  te drukken weer zou overnemen.
