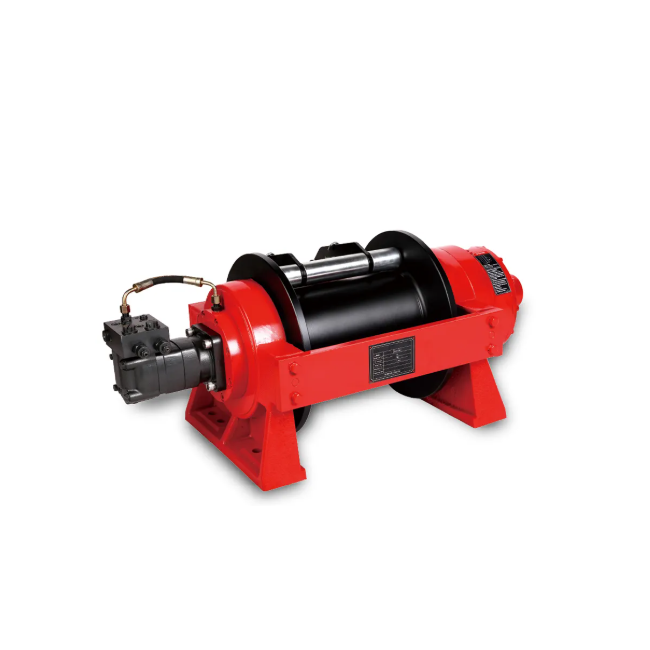

De HWE-serie is ontworpen volgens de CE en EN-norm en biedt betrouwbare, krachtige prestaties.
De natte hydraulische rem levert een hoog remkoppel, een lange levensduur en een stabiele transmissie. Met een capaciteit tot 20 ton is deze serie geschikt voor een breed scala aan toepassingen in technische voertuigen, sleepwagens en bergingsvoertuigen.

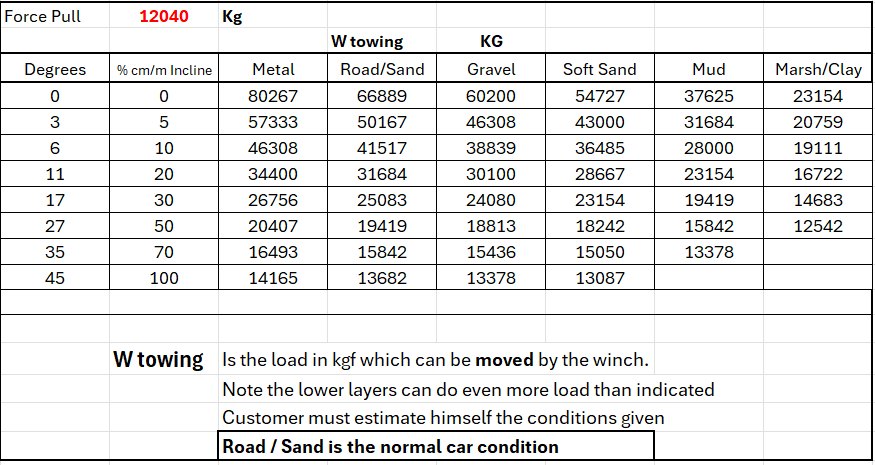

De tabel hieronder geeft aan welke lasten onder welke omstandigheden, zoals op zand, en nog tegen welke helling kan worden verplaatst met deze lier. Hierbij wordt zelfs nog rekening gehouden met de kabel op de volle trommel. Dan is de kracht minder dan op de onderste laag van de trommel.
U ziet met deze lier kunt u wel een 60 tons voertuig verplaatsen !!
De HWE-serie is ontworpen volgens de CE en EN-norm en biedt betrouwbare, krachtige prestaties.
De natte hydraulische rem levert een hoog remkoppel, een lange levensduur en een stabiele transmissie. Met een capaciteit tot 20 ton is deze serie geschikt voor een breed scala aan toepassingen in technische voertuigen, sleepwagens en bergingsvoertuigen.
De tabel hieronder geeft aan welke lasten onder welke omstandigheden, zoals op zand, en nog tegen welke helling kan worden verplaatst met deze lier. Hierbij wordt zelfs nog rekening gehouden met de kabel op de volle trommel. Dan is de kracht minder dan op de onderste laag van de trommel.
| Rated line pull | 44000 lbs (20000 kgs) |
| Motor displacement: | 315ml/r |
| Oil flow: | 10~120L/min |
| Pressure | 20Mpa |
| Brake | Wet-type hydraulic brake |
| Geartrain: | 2-stage planetary alloy gear |
| Gear reducation ratio: | 36:1 |
| Waterproof: | IP67 |
| Cable(Dia×L): | Ø1.02″×131’(Ø26mm×40m) |
| Drum size(Dia×L): | Ø8.27″×13.39″(Ø210mm×340mm) |
| Mounting bolt pattern: | 20.94″×6.3″×11.02″(532mm×160mm×280mm)8-M24 |
| Net weight: | 380kg |

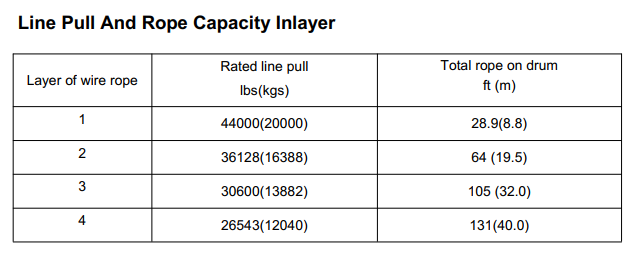

| PERFORMANCE SPECS (first layer) | ||||
| Line Pull | Pressure | Flow | Line Speed | Pull by layer: |
| Lbs.(kgs) | Mpa(Psi) | G/min. (L/min.) |
Ft/min. (M/min.) |
layer/Lbs.(kgs) |
| 0 | 7.5(1087.8) | 5.3(20) | 3.3(1.0) | 1/44000(20000) |
| 22000(10000) | 10(1450.4) | 13.2(50) | 8.9(2.7) | 2/36128(16388) |
| 33000(15000) | 15(2175.6) | 22.5(85) | 15.4(4.7) | 3/30600(13882) |
| 44000(20000) | 20(2900.8) | 31.7(120) | 23.0(7.0) | 4/26543(12040) |
| 33000 (15000) | 18(2610.7) | 33(125) | 27.9(8.5) | |
| EAN | 7439657035081 |
|---|---|
| Gewicht (pakket) | 380.000000 |
| HS-Code | 842531-00-90 |
| Toepassingen | Auto’s en voertuigen, Industrie en werkplaatsen, Land- en bosbouw, Reddingsdiensten en hulpverlening, Productielijnen en assemblage, Scheepsbouw en havens |
| Energiebron | Hydraulisch |
| Kracht | 8001-30000 |
| Snelheid (m/min) | 6-10 |
| Kabellengte | 21-30 |
