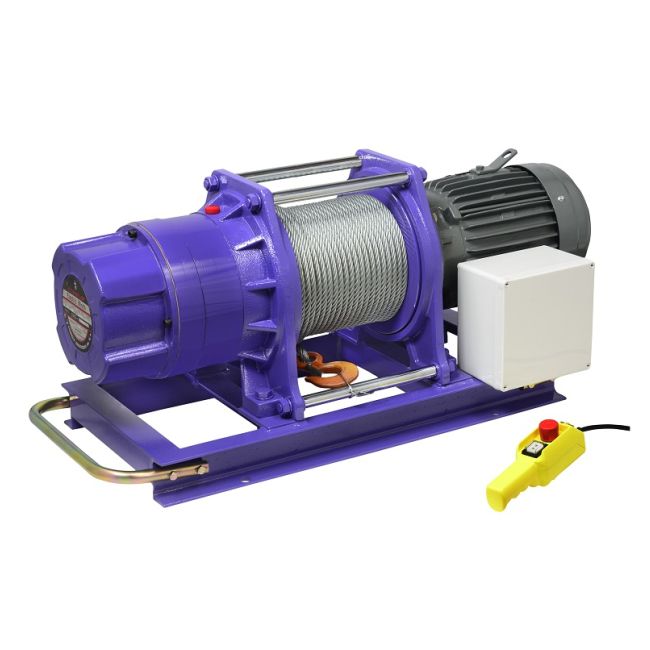

ComeUp CWG 30375 900 (kg) 400V - Electrische lier
€ 4.591,95 € 3.795,00
De ComeUp CWG 30375 Lier met een draagvermogen van 900 kg op de bovenste laag biedt betrouwbaar heffen en dalen voor een breed scala aan toepassingen. Met de robuuste 3-fasen motor is hij ideaal voor veeleisende taken.
Artikelnummer
1.N.4 / AD.8
EAN Number:
7439657037047
WAAROM Lierenshop / Winch-shop?
- Alles op voorraad –
direct leverbaar uit eigen magazijn - Direct van de fabrikant
- Snelle levering (1–3 dagen)
- Eigen servicewerkplaats
Technische specificaties:
- Draagvermogen: 900 kg op de bovenste kabellaag
- Hefsnelheid:
- Optie A: 13 - 20,6 m/min
- Optie B: 8,5 - 13,5 m/min
- Stroomvoorziening: 3 fasen, 380-440 V
- Motorklasse IP54:
- Optie A: 3,8 kW x 4-polige inductieremmotor
- Optie B: 2,2 kW x 6-polige inductieremmotor
- Overbrengingsverhouding: 48:1
- Maximale hefhoogte: 58 m
- Remmethoden: Elektromagnetisch
- Staalkabel: 10 mm x 60 m
- Trommellengte: 230 mm
- Diameter trommel: 127 mm
- Diameter trommelflens: 275 mm
- Boutpatroon montage: 500 mm x 370 mm
- Nettogewicht (standaardversie): 185 kg
- Brutogewicht: 225 kg
- Afmetingen behuizing (L x D x H): 974 x 400 x 445 mm
- Afmetingen verpakking (L x D x H): 1.140 x 590 x 620 mm
Speciale kenmerken:
- Elektromagnetische veerbediende veiligheidsrem
- Zware, zeer efficiënte kogellagers op alle loopvlakken
- Planetaire tandwielkast voor maximale mechanische efficiëntie
- Gegoten stalen voetsteunen
- Gelaste stalen trommel
- Geleverd op stalen voetplaat, klaar voor installatie
- De nominale capaciteitsbegrenzer beperkt het aandrijfvermogen van de motor om overbelasting van de lier te voorkomen
- Stille werking
- Laagspanningsbesturing inbegrepen
- Noodstopschakelaar beschikbaar op aanvraag
Vermogen:
De getoonde vermogens zijn gebaseerd op een 50Hz voeding. (Een 60Hz motor is optioneel verkrijgbaar, waardoor de hefcapaciteit met 20% afneemt en de snelheid met 20% toeneemt).
Hefcapaciteit, hefsnelheid en staalkabelcapaciteit:
| Positie van de staalkabel | Hefcapaciteit, kg | Hefsnelheid, m/min | Totale kabel op de trommel, m |
|---|---|---|---|
| 1. | 1.426 | 13 | 10 |
| 2. | 1.244 | 14,9 | 20 |
| 3. | 1.103 | 16,8 | 33 |
| 4. | 991 | 18,7 | 46 |
| 5. | 900 | 20,6 | 60 |
Opmerking: De opgegeven vermogens zijn gebaseerd op een 50 Hz voeding.
Trekvermogen voor verschillende hellingen in kg:
| Model | Vlak oppervlak | 10% 60° | 20% 11° | 40% 25° | 60% 31° | 80% 39° |
|---|---|---|---|---|---|---|
| CWG-30375 | 6.300 | 3.600 | 2.670 | 1.770 | 1.400 | 1.200 |
Opmerkingen:
- Alle waarderingen zijn gebaseerd op de bovenste touwlaag. Bij elke ploegwissel op de trommel wordt de trekkracht met 10% verhoogd.
- Gebruik een Keerrol voor dubbele lijnwerking om de trekkracht met ongeveer 85% te verhogen.
- De trekkrachtcapaciteiten zijn gebaseerd op een trekkrachtbelasting en er is rekening gehouden met 15% wrijving (specifieke toepassingen kunnen variëren).
Waarschuwing:
- De Lier is niet bedoeld voor het verplaatsen of heffen van personen.
- De gespecificeerde belastbaarheid is gebaseerd op de bovenste laag touw op de trommel.
- De wikkeling van het touw op de trommel moet 5 slagen verwijderd blijven van de trommel.
Garantie:
Elke nieuwe Lier is gegarandeerd tegen fabricage- en materiaalfouten voor een periode van twaalf maanden vanaf de datum van aankoop. TOUWEN VALLEN NIET ONDER DE GARANTIE.
Afmetingen, mm/in:
Accessoires:
Standaard accessoires:
- Staalkabel 10 mm x 60 m met veiligheidshaak
- Laagspanningsbesturing LV-320
- Afstandsbediening, CPB-161
- Schakelkabel 1, 25 mm² x 3C x 3 m
- Pendelschakelaar CPB-161
- Grondplaat
Optionele accessoires:
- Laagspanningsbesturing LV-320
- Afstandsbediening, PB-306
- Schakelkabel 1, 25 mm² x 3C x 3 m
- Aanhangerschakelaar PB-306 met noodstopknop
| EAN | 7439657037047 |
|---|---|
| Gewicht (pakket) | 225.000000 |
| HS-Code | 842531-00-90 |
| Energiebron | 400 VAC |
| Kracht | 201-500 |
| Snelheid (m/min) | 11-20 |
| Kabellengte | 11-20 |
