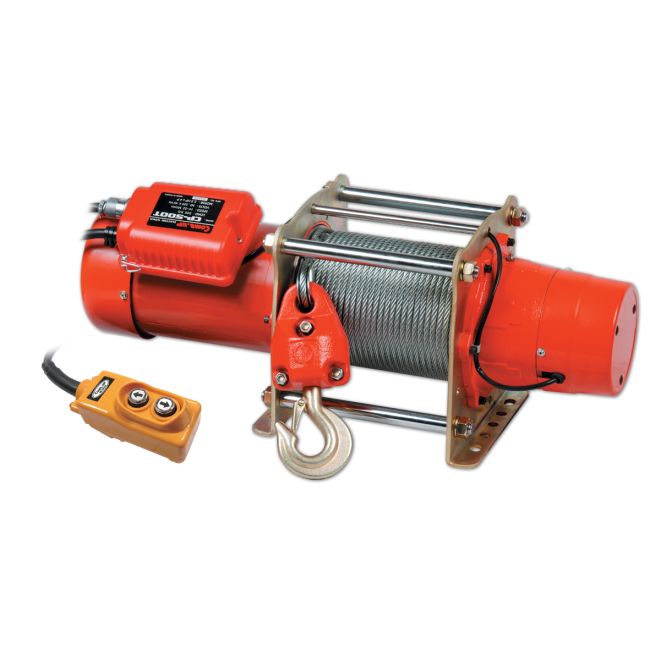

ComeUp CP 500T 400V 500 kg 60 m - Elektrische Hijslier

Met een draagvermogen van 500 kg op de bovenste laag van de staalkabel biedt de CP-500T een hefsnelheid van 12-18 m/min. De Lier wordt aangedreven door een 3-fasige, 380-440 V stroombron en wordt aangedreven door een 1,8 kW motor met inductierem. Maximale efficiëntie wordt bereikt dankzij de planetaire tandwielen en de gesloten trommelflens. De Lier heeft een maximale hefhoogte van 58 meter en maakt gebruik van een elektromagnetisch remsysteem.

Technische gegevens:

• Draagvermogen: 500 kg (bovenste laag staalkabel)
• Hefsnelheid: 12 - 18 m/min
• Stroombron: 3-fase, 380-440V
• Classificatie motor IP44: 1,8 kW x 4-polige inductieremmotor
• Overbrengingsverhouding: 42:1
• Maximale hefhoogte: 58 m
• Remmethode: Elektromagnetisch
• Staalkabel: 7 mm x 60 m
• Trommellengte: 220 mm
• Diameter trommel: 102 mm
• Diameter trommelflens: 180 mm
• Boutpatroon montage: 267 mm x 156 mm
• Nettogewicht (standaardversie): 54 kg
• Brutogewicht: 56 kg
• Afmetingen behuizing (L x D x H): 704 x 260 x 299 mm
• Afmetingen doos (L x D x H): 740 x 280 x 350 mm

Optionele accessoires:

Draadloze afstandsbediening: Telepp 2K CP 5 T (draadloze afstandsbediening)

Afmetingen:
Zie bijgevoegde afbeelding voor details.

Standaard accessoires:

Staalkabel 7 mm x 60 m
Gewichtshaak, CHW-0005
Afstandsbediening, PB-331Schakelkabel 3,5 mm² x 5C x 6 m
PB-331 handzender met noodstopknop

Waarschuwing:
De Lier is niet bedoeld voor het tillen van personeel. De opgegeven hijscapaciteit heeft betrekking op de bovenste laag van de staalkabel.

Garantie:
Elke nieuwe Lier is gedurende twaalf maanden vanaf de aankoopdatum gegarandeerd tegen fabricage- en materiaalfouten. Staaldraden vallen niet onder de garantie.

De bovenstaande prestatiegegevens zijn gebaseerd op een 50 Hz voeding. (60 Hz motor als optie verkrijgbaar, waardoor de hefcapaciteit met 20% afneemt en de snelheid met 20% toeneemt.

Hefcapaciteit, hefsnelheid en kabelcapaciteit:

Opmerking: Bovenstaande prestatiewaarden zijn gebaseerd op 50Hz voeding.

Trekkracht voor verschillende hellingshoeken in kg

Opmerking:
1. alle gegevens hebben betrekking op de bovenste laag. Voor elke laag die op de trommel wordt verminderd, neemt de trekkracht met 10% toe.
2. Gebruik voor dubbele lijnwerking een vangblok om de lijntrekkracht met ongeveer 85% te verhogen.
3. trekcapaciteiten zijn gebaseerd op een trekbelasting en 15% wrijving (specifieke toepassingen kunnen afwijken).

Waarschuwing
De lier is in geen geval bedoeld voor het verplaatsen of optillen van personen.
De nominale capaciteit is gebaseerd op de bovenste laag touw op de trommel.
Het touw dat op de trommel is gewikkeld moet 5 slagen van de trommel verwijderd blijven.

Garantie
Elke nieuwe lier is gegarandeerd tegen fabricage- en materiaalfouten voor een periode van twaalf maanden vanaf de aankoopdatum.
KABELS VALLEN NIET ONDER DE GARANTIE.
